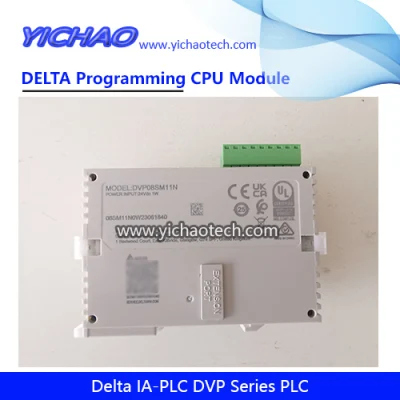

Módulo de PLC Delta del controlador lógico programable serie DVP Delta Dvp04ad-S, Dvp14ss211t, Dvp08sm11n original

Delta DVP serie PLC.el módulo de entrada analógica DVP04AD-S/DVP04AD-S2 recibe una entrada de señal analógica externa de 4 puntos (tensión o corriente) y la convierte en señales digitales de 14 bits. Un PLC de tipo delgado de la serie DVP puede leer datos desde DVP04AD-S/DVP04AD-S2 o escribir datos en DVP04AD-S/DVP04AD-S2 mediante la instrucción FROM/TO. Hay 49 registros de control (CRS) en el módulo, y cada registro tiene 16 bits.
Los usuarios pueden seleccionar la entrada de tensión o corriente a través del cableado. El rango de entrada de tensión es ±10VDC (la resolución es 1,25mV). El rango de entrada de corriente es ±20mA (la resolución es 5μA).
Disposiciones de montaje y Notas de cableado
Instalación en carril DIN
El DVP-PLC puede fijarse a un armario utilizando el carril DIN de 35mm de altura con una profundidad de 7,5mm. Al montar el PLC en el carril DIN, asegúrese de utilizar el soporte de extremo para detener cualquier movimiento de lado a lado del PLC, con lo que se reduce la posibilidad de que los cables se aflojen. En la parte inferior del PLC hay una pequeña abrazadera de retención. Para fijar el PLC al carril DIN, colóquelo en el carril y empuje suavemente el clip hacia arriba. Para retirarlo, tire hacia abajo del clip de retención y tire suavemente del PLC para sacarlo del carril DIN. Consulte la figura de la derecha.
Cableado
1. Use un cable de núcleo simple o múltiple 22-16AWG (1,5mm) en los terminales de cableado de E/S. La especificación de la
el terminal se muestra en la figura del lado izquierdo. Los tornillos del terminal PLC se deben apretar a.
1,95kg cm (1,7 pulg-lbs).
2. NO coloque los cables de señal de E/S ni el cable de alimentación en el mismo conducto de cableado.
3. Utilice únicamente cables de cobre de 60/75°C.
