Convertidor de frecuencia vectorial de corriente CA Alpha 6000E 2,2kW con CE (Aceptar OEM)
Obtenga un Convertidor de frecuencia vectorial de corriente CA Alpha 6000E 2,2kW con CE (Aceptar OEM) directamente de nuestra fábrica. Alta calidad y rendimiento garantizado.
Solicitar un presupuesto

Detalles del producto

  • Visión General
  • Especificación y parámetro
  • Descripción del producto
  • Diagrama de conexión
  • Especificaciones técnicas
  • Piezas de repuesto
  • Teclado
  • Tamaño
  • PREGUNTAS FRECUENTES
Visión General

Información Básica.

No. de Modelo.
6000E-32R2GB
Enlace de la Transformación
AC-DC-AC Drive de frecuencia variable
Naturaleza de alimentación de CC
Tensión Drive de frecuencia variable
Función
Tipo simple, Especial Textil, Constante Tipo Torque universal
Marca
Alpha
Rated Input Voltage, Frequency
3 Phase 380V-440V, 50/60Hz
Allowed Input Voltage Working Scop
Allowed Input Voltage Working Scop
tensión de salida nominal
0~tensión de entrada nominal
Maximum Overload Current
Type G, 150%/Min, 180%/20sec. Type P, 120%/Min, 15
modo de control
Vf/Current Vector Control
Frequency Controlling Scope
Low Frequency Mode : 0.00-650.00Hz, High Frequency
Set Frequency Resolution
Digital Command: 0.01 Hz Analog Command: 1/1000 Ma
Output Frequency Resolution
0.01 Hz
Frequency Setting Signal
0~10V, 0~20mA
tiempo de aceleración
0.1-3600 Seconds
par de frenado
Additional Braking Torque up to 125%
Voltage / Frequency Features
4 Optional Fixed Vf Features, and Random Vf Featu
temperatura ambiente
-10°c~40°c
humedad
5-95% hr
almacenamiento
Storage-40°c~70°c
Especificación
0.75KW-630KW 3 Phase 380V
Marca Comercial
ALPHA
Origen
Shenzhen, China
Código del HS
8504403090
Capacidad de Producción
100000PCS/Month

Descripción de Producto

Haga clic  en Descargar    información del producto

»  ESPECIFICACIÓN Y PARÁMETRO

Especificación y parámetro

 Serie 6000E
Serie Modelo Tensión de entrada Entrada Salida Motor
Corriente (A) Corriente (A) Potencia (kW)
ALPHA6000E 3R75GB Trifásica 380V 3,7 2,5 0,75
31R5GB    /     31R5PB 5,4 4 1,5
32R2GB    /     32R2PB 7 6 2,2
3004GB    /     3004PB 10,7 9 4
35R5GB   /     35R5PB-N 15,5 13 5,5
37R5GB   /     37R5PB-N 20,5 17 7,5
3011GB    /     3011PB-SJ 26 25 11
3015GB    /     3015PB-SJ 35 32 15
3018G      /     3018P-SJ
3018GB   /     3018PB-SJ 		38,5 37 18,5
3022G     /     3022P-SJ
3022GB   /     3022PB-SJ 		46,5 45 22
3030G     /     3030P-N   62 60 30
3037G/3037P-N
3037GB/3037PB-N 		76 75 37
3045G/3045P-N
3045GB/3045PB-N 		92 90 45
3055G/3055P-N
3055GB/3055PB-N 		113 110 55
3075G/3075P-N
3075GB/3075PB-N 		157 152 75
3093G/3093P-N 180 176 93
3110G/3110P-N 214 210 110
3132G/3132P-N 256 253 132
3160G/3160P-N 307 304 160
3185G/3185P-N 350 342 185
3200G/3200P-N 385 380 200
3220G/3220P-N 430 426 220
3250G/3250P-N 500 480 250
3280G/3280P-N 548 520 280
3315G/3315P-N 625 600 315
3355G/3355P-N 710 680 355
3400G/3400P-N 760 750 400
3450G/3450P-N 830 820 450
3500G/3500P-N 910 900 500
3560G/3560P-N 970 950 560
3630G/3630P-N 1070 1050 630

  Serie EA200

Entrada monofásica:200~240V,Entrada trifásica:380~480V,50/60Hz

Modelo de inversor 		Motor adaptado Corriente de salida nominal (A)
Marco
KW CV
EA200-S2R75M 0,75 1 4 E00M
EA200-S21R5M 1,5 2 7 E00M
EA200-3R75M 0,75 1 2,5 E00M
EA200-31R5M 1,5 2 3,7 E00M
EA200-32R2M 2,2 3 5,1 E00M
Entrada monofásica:200~240V,50/60Hz

Modelo de inversor 		Motor adaptado Corriente de salida nominal (A)
Marco
KW                CV
EA200-S2R75G 0,75 1 4 E00
EA200-S21R5G 1,5 2 7 E00
EA200-S22R2G 2,2 3 10 E01
EA200-S2004G 4,0 5 18 E01
Entrada trifásica: 380~480V,50/60Hz

Modelo de inversor 		Motor adaptado Corriente de salida nominal (A)
Marco
KW CV
EA200-3R75G 0,75 1 2,5 E00
EA200-31R5G 1,5 2 3,7 E00
EA200-32R2G 2,2 3 5,1 E00
EA200-3003G 3 4 6,6 E01
EA200-3004G 4 5 8,5 E01
EA200-35R5G 5,5 7,5 13 E01
EA200-37R5G 7,5 10 16 E02
EA200-3011G 11 15 25 E02
EA200-3015G 15 20 32 E03
EA200-3018G 18,5 25 38 E03
EA200-3022G 22 30 45 E04
EA200-3030G 30 40 60 E04
EA200-3037G 37 50 75 E05
EA200-3045G 45 60 90 E05
EA200-3055G 55 70 110 E06
EA200-3075G 75 100 150 E07

 Serie A1

Serie Modelo Tensión de entrada  Capacidad de potencia  (kVA) Corriente de entrada Corriente de salida (A) Potencia de motor (kW)
A1 S2 R4GB Monofásica  200V~240V
50/60Hz
 		 1,0 5,1 2,3 0,4
S2R75GB 1,7 9,2 4,0 0,75
S21R5GB 2,8 13,1 7,0 1,5
S22R2GB 4,0 23 9,6 2,2
3R75GB Trifásica
380 Vto480V
50/60Hz 		1,6 3,7 2,1 0,75
31R5GB 3,2 5,4 3,8 1,5
32R2GB 4,8 7,0 5,1 2,2
3004GB 6,0 10,7 9,0 4,0






»  Introducción al producto

6000E es un inversor de frecuencia vectorial de corriente de bucle abierto de alto rendimiento. Adopta DSP de 32 bits, alta integración, diseño compacto, protección perfecta, alta fiabilidad. El software de control integra tecnología avanzada de control de vector de corriente y tecnología de control de vector de flujo magnético con una gran capacidad de sobrecarga que garantiza una respuesta rápida, estabilidad en funcionamiento de baja frecuencia, salida de par alto en baja frecuencia. Puede satisfacer una amplia demanda de aplicaciones con tecnología líder en el mercado global.

»  instrucciones de características:

  • CE:
El diseño cumple con la certificación CE, con un rendimiento que supera los estándares CE en más de un 50%.
  •   Rendimiento superior
  • Capacidad de sobrecarga de carga pesada:  150%  60s,  180%  20s.
  • Precisión de velocidad estable:
    ±0,2% bajo control vectorial, ±0,5% bajo control V/F ajuste de velocidad: 1:200 bajo control vectorial, 1:100 bajo control V/F.
  • Tiempo de reposo de par dinámico inferior a 20ms bajo control vectorial.
  •   Alta compatibilidad:
Tensión de entrada nominal: 380V-440V, se permite una fluctuación del 380V±20%.
  •       Prueba de aumento de temperatura alta:
Funcionamiento estable en un entorno de 40 grados Celsius.
  • Fácil de usar
   36 las funciones de protección y alarma proporcionan una protección más inteligente para dispositivos



Descripción del producto

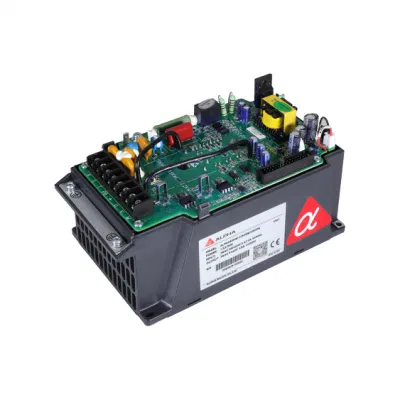

Alpha 6000E 2.2KW AC Current Vector Frequency Inverter with CE (Accept OEM) Alpha 6000E 2.2KW AC Current Vector Frequency Inverter with CE (Accept OEM)


»  función de terminal de bucle de control

Tipo No terminal Nombre Terminal Especificación
Entrada analógica AI1~AI2 Entradas analógicas Entrada de tensión/corriente de recepción. La tensión o la corriente se seleccionan mediante el interruptor DIP SW3 o SW1. El modo de entrada de voltaje es el modo predeterminado. Voltaje de entrada: 0~10V
Corriente de entrada: 0~20mA
Tierra de referencia: GND
AO/AO1 Salida analógica Ser capaz de generar tensión/corriente analógica. La tensión o la corriente se seleccionan mediante el interruptor DIP SW2. Tensión de salida: 0/2~10V
Corriente de salida: 0/4~20mA
Tierra de referencia: GND
Salida de analogía AO2 Salida analógica Proporciona salida analógica de tensión/corriente, con tensión y corriente seleccionadas por el interruptor DIP SW5. Tensión de salida: 0/2~10V
Corriente de salida: 0/4~20mA
Tierra de referencia: GND
Tipo No terminal Nombre Terminal Especificación
Comunicación 485+ RS485 interfaz 485 borne positivo de señal diferencial Interfaz de comunicación RS-485 estándar, no aislada a tierra
485- 485 borne negativo de señal diferencial
Multifuncional
Terminal de entrada 		X1~X6 Terminales de entrada multifunción Puede definirse como un terminal de entrada discreta multifunción mediante programación. Entrada de aislamiento óptico
Resistencia de entrada: R=3.9kΩ
Voltaje de entrada: 0~30V
Referencia: COM
Salida de función múltiple_x001f SÍ Abra el terminal de salida del colector Se puede definir como un terminal de salida multifunción para la señal de pulso a través de la programación. También puede usarse como terminal de salida on-OFF. Salida OC aislada optoacoplador.
Voltaje de funcionamiento: 0V~26V
Corriente máxima: 50mA
Frecuencia de salida: 0~50kHz
Referencia: COM
Salida de repetición eléctrica TA Salida de relé Puede definirse como un terminal de salida de relé multifunción mediante programación. TA-TB: NC TA-TC: NO
Capacidad de contacto:
250VAC/2A (COSΦ=1,0)
250VAC/1A (COSΦ=0,4)
30VDC/1A
TB
TC
RA Salida de relé RA-RC: NO
Capacidad de contacto:
250VAC/2A (COSΦ=1)
250VAC/1A(COSΦ=0,4)
30VDC/1A
RC
PLC Terminal común de entrada multifuncional Al salir de la fábrica, está en cortocircuito con 24V, y el PLC está aislado internamente de 24V.
Nota: Cuando se utiliza el PLC, el puente SW4 en el lado derecho del terminal de control debe estar desconectado. 		El terminal X admite métodos de conexión NPN y PNP.
Potencia 10V +10V alimentación Proporcione alimentación externa +10V
(Masa de referencia: GND) 		Corriente de salida máxima 20 mA
La tensión de circuito abierto puede ser de hasta 12V
24V +24V alimentación Proporcione alimentación externa +24V
(Referencia: COM) 		Corriente de salida máxima 100mA
TIERRA +10V referencia GND Referencia GND para señal analógica y alimentación +10V Interior aislado de COM
COM para +10V, AI1, AI2 y AO1
COM +24V común GND Se utiliza con otros terminales Aislado de GND
PE Tierra de protección Se utiliza para la puesta a tierra de la capa de protección de cableado del terminal. La capa de blindaje de las líneas de señal analógicas, 485 líneas de comunicación y cables de motor pueden conectarse a este terminal Está conectado internamente al terminal de conexión PE del circuito principal.

• curva de corriente de 50Hz en funcionamiento estable


Alpha 6000E 2.2KW AC Current Vector Frequency Inverter with CE (Accept OEM)
• forma de onda actual de retroceso positivo y negativo

Alpha 6000E 2.2KW AC Current Vector Frequency Inverter with CE (Accept OEM) »
Diagrama de conexión





Alpha 6000E 2.2KW AC Current Vector Frequency Inverter with CE (Accept OEM)
Especificaciones técnicas




Asunto Especificación
Tensión de entrada nominal, frecuencia 3 fase 380V-440V, 50/60Hz
Alcance de trabajo de tensión de entrada permitida 3 fase 380V: 304V-456V, tasa de desequilibrio de tensión inferior a 3%, frecuencia inferior a +-5%
Tensión de salida nominal 0~tensión nominal de entrada
Corriente de sobrecarga máxima Tipo G, 150%/min, 180%/20sec. Tipo P, 120%/min, 150%/seg
Modo de control Control de vector de corriente/FV
Ámbito de control de frecuencia Modo de baja frecuencia : 0,00-650,00Hz, modo de alta frecuencia: 0,0~1000Hz
Precisión de frecuencia Comando digital: ±0,01 %(-10°C~ +40°C) comando analógico: ±0,01 %(15°C~35°C)
Ajuste la resolución de frecuencia Mando digital: 0,01 Hz
Comando analógico: 1/1000 frecuencia máxima
Resolución de frecuencia de salida 0,01 Hz
Señal de ajuste de frecuencia 0~10V, 0~20mA
Tiempo de aceleración 0.1-3600 segundos
Par de frenado Par de frenado adicional de hasta el 125%
Características de tensión / frecuencia 4 funciones opcionales de FV fija,
Y función de FV aleatoria con control RG VF
Protección Sobretensión, subtensión, límite de corriente, sobrecorriente, sobrecarga, Relé térmico electrónico, sobrecalentamiento, sobretensión con calado, carga de cortocircuito, tierra de contacto, protección contra subtensión, fase de entrada por defecto, fase de salida por defecto, cortocircuito de tierra o fases táctiles, protección contra sobrecarga del motor, etc.
Temperatura ambiente -10°C~40°C.
Humedad 5-95% HR
Almacenamiento Almacenamiento-40°C~70°C.
Condiciones de trabajo Interior sin gas corrosivo.
Instalación Altitud no superior a 1000 metros sin polvo, gas corrosivo y radiación directa de la luz solar
Vibración Menos del 5,9m/s2(0,6g)
Nivel de protección LP20





»
Piezas de repuesto





Alpha 6000E 2.2KW AC Current Vector Frequency Inverter with CE (Accept OEM) •
Teclado




Alpha 6000E 2.2KW AC Current Vector Frequency Inverter with CE (Accept OEM) »
Tamaño



Alpha 6000E 2.2KW AC Current Vector Frequency Inverter with CE (Accept OEM)
Alpha 6000E 2.2KW AC Current Vector Frequency Inverter with CE (Accept OEM) Alpha 6000E 2.2KW AC Current Vector Frequency Inverter with CE (Accept OEM)
Dirección:
No,101 Zona Industrial Jiayi, Comunidad Guixiang
Guanlan, Distrito de Longhua
Shenzhen, Guangdong, China



PREGUNTAS FRECUENTES




PREGUNTAS Y RESPUESTAS:
Q1: ¿Puedo tener un pedido de muestra?
A1: Sí, damos la bienvenida a la orden de muestra para probar y verificar el rendimiento y la calidad. Las muestras mixtas también son aceptables.

Q2: ¿tiene algún límite de MOQ?
A2: NO HAY MOQ. Por favor, envíenos su consulta, su consulta será respondida en 24 horas, le informaremos el último precio.

Q3: ¿Cuál es el plazo de entrega?
A3: Las muestras toman 1-3 días; para cantidades inferiores a 200 piezas, el plazo de entrega es de 14 días; para pedidos a granel de más de 200 piezas, el plazo de entrega es de unos 30 días depende de la situación real de la línea de producción.
El plazo de entrega puede variar en función de los modelos.

Q4: ¿Cómo se envían los bienes y cuánto tiempo se tarda en llegar?
A4: Normalmente enviamos por DHL, UPS, FedEx, TNT, EMS, Etc. toma 3-30 días para llegar depende de las regiones y del mensajero. Los envíos por aire y por mar están disponibles.
También puede utilizar su propio agente de expedición de carga para el envío.

Q5: ¿ofrecen garantía para los productos?
A5: Sí, ofrecemos 90 días para intercambio, 18 meses de garantía, y soporte técnico y mantenimiento de por vida.
